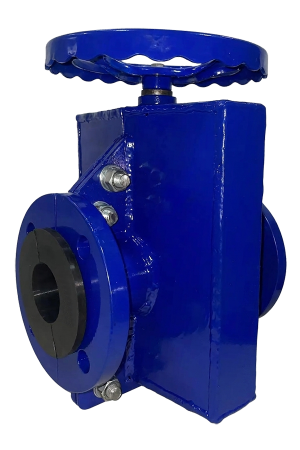

Шланговая задвижка ПОТОК-Л (PVT-L)

Шланговая задвижка ПОТОК-Л (PVT-L) является элементом, перекрывающим проток, и может служить в качестве запорной или регулирующей арматуры в промышленных установках. В зависимости от исполнения запорного органа, задвижки могут применяться на следующих рабочих средах:

слабые растворы кислот и щелочей: фосфорная, кремнистофторводородная, абсорбционные растворы;
агрессивная и абразивная пульпа РН от 1,2 до 11 , с крупностью частиц твердых включений до 3мм;
щелочные и абразивные пульпы с содержанием частицам размером до 3 мм;
азотная кислота до 5 %;
соляная кислота до 15 %;
гидроокись натрия и калия до 20г/л;
минеральные масла;
нефтепродукты.

Подробнее

Так же задвижка может применяться для жидкостей из группы I по директиве 97/23/ЕС, таких как: растворы, пыль, сильно абразивные рабочие тела или прочие жидкости по согласованию с производителем или его представителем.

	Условный диаметр DN от 50 до 200 мм
	Температура среды От минус 60 до 60 °С
	Исполнительный механизм Ручной привод

	Условное давление PN от 0,6 до 1,0 МПа
	Материал корпуса Сплавы алюминия, углеродистая сталь
	Тип присоединения Фланцевое по ГОСТ 33259-2015

Технические характеристики

Исполнительный механизм

Ручной привод

Условный диаметр

DN от 50 до 200 мм

Условное давление

PN от 0,6 до 1,0 МПа

Температура среды

От минус 60 до 60 °С

Рабочая температура

От 0 до 120 °С

Материал корпуса

Сплавы алюминия,
углеродистая сталь

Материал втулки

SBR, EPDM

Присоединение

Фланцевое по ГОСТ 33259-2015

Герметичность

Классу “А” ГОСТ Р 9544-2015

Назначение

Запорный клапан

Строение и принцип действия

Шланговая задвижка ПОТОК-Л (PVT-L) состоит из корпуса и расположенной внутри шланговой втулки (патрубка), которые взаимодействуют между собой. Задвижка закрывается с помощью прижатия втулки к корпусу. Задвижка открывается при повороте колеса влево, закрывается – в право. Герметичность задвижки обеспечивается в двух направления протока. Шланговая задвижка оканчивается с двух сторон фланцами, которые соответствуют ГОСТ 33259-2015 исп.1.

DN, мм	L, мм	H, мм	h, мм	h1, кг
50	230	234	82	25
80	310	309	110	40
100	350	428	143	60
125	400	430	150	60
150	480	580	200	100
200	600	580	204	92

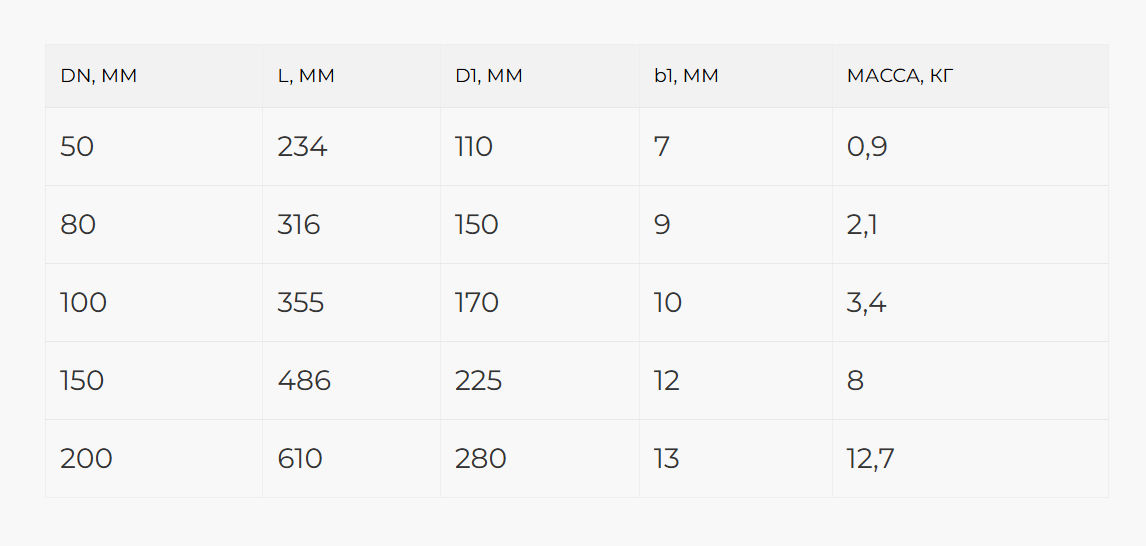

Шланговая втулка

Шланговая втулка — это единственный элемент задвижки, соприкасающийся с производственным потоком. Шланговые втулки для задвижек ПОТОК-Л изготавливаются из материалов:

EPDM (рабочая температура +120 °C; применяется для слабых растворов кислот и щелочей: фосфорная, кремнистофторводородная, абсорбционные растворы);
SBR (рабочая температура +110 °C; применяется для абразивных пульп с содержанием твердых включений).

DN, мм	L, мм	H, мм	h, мм	h1, кг
50	230	234	82	25
80	310	309	110	40
100	350	428	143	60
125	400	430	150	60
150	480	580	200	100
200	600	580	204	92

DN, мм	L, мм	H, мм	h, мм	h1, кг
50	230	234	82	25
80	310	309	110	40
100	350	428	143	60
125	400	430	150	60
150	480	580	200	100
200	600	580	204	92

DN, мм	L, мм	H, мм	h, мм	h1, кг
50	230	234	82	25
80	310	309	110	40
100	350	428	143	60
125	400	430	150	60
150	480	580	200	100
200	600	580	204	92
