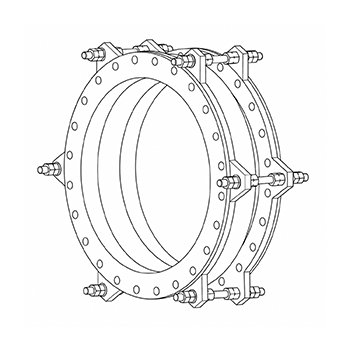

Трубопроводные компенсаторы (КРТ)
Трубопроводные компенсаторы (КРТ) с сильфоном из разных типов резины применяют для устранения вибрационных нагрузок, компенсации осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, а также теплового расширения трубопровода.
 | DN от 50 до 800 мм |
 | От минус 45 до 45 °С |
 | Ст20-IV, 12Х18Н10Т, 10Х17Н13М2Т, 904L… |
 | PN от 0,6 до 1,6 МПа |
| EPDM-HT, EPDM, NR, SBR, CSM |
 | Фланцевое |
Технические характеристики
Условный диаметр
DN от 50 до 800 мм
Условное давление
PN от 0,6 до 1.6 МПа
Температура среды
От минус 45 до 45 °С
Рабочая температура
От 0 до 140 °С
Материал фланцев
Ст20-IV
12Х18Н10Т
10Х17Н13М2Т
904L и пр.
Материал сильфона
EPDM-HT, EPDM, NR, SBR, CSM…
Присоединение
Фланцевое
Рассверловка фланцев
PN6, PN10, PN16
Герметичность
Класс А по ГОСТ 33257-2015
Особенности
Сильфон усилен кордом из синтетического волокна
Варианты исполнения
Дистанционные шпильки
Защитные дистанционные шпильки предохраняют сильфон компенсатора от чрезмерного растяжения.
САС
Компенсатор оборудован системой автоматической сигнализации износа сильфона.
Сильфон
Материал сильфона подбирается исходя из условий использования: EPDM-HT, EPDM, NR, SBR, CSM…
Фланцы
Материал фланцев подбирается исходя из условий использования: Ст20-IV, 12Х18Н10Т, 10Х17Н13М2Т, 904L…
