Универсальный поворотный сегментный клапан 35002
Это универсальный поворотный сегментный клапан с эксцентричным плунжером, сочетающий лучшие свойства подъемных и поворотных регулирующих устройств и обладающий высокой пропускной способностью, устойчивостью к кавитации, а также широким диапазоном и точностью регулирования.
Принцип работы регулирующей, запорно-регулирующей, отсечной арматуры основан на вращательном движении плунжера, выполненного в виде шарового сегмента, относительно эксцентричной оси корпуса.
Сегментная часть плунжера упруго соединена со ступицей, установленной на вал, с возможностью незначительного осевого смещения, что обеспечивает самоцентрирование плунжера в седле. Плотная посадка плунжера обеспечивается упругой деформацией. Седло с уплотнительной фаской закреплено в корпусе посредством резьбового фиксатора.

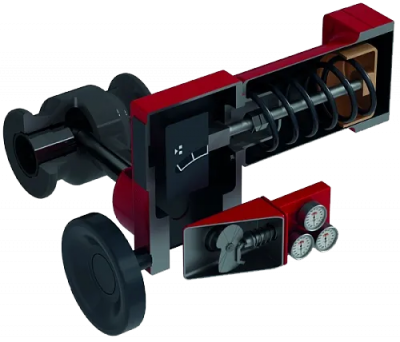

Пневматический привод пружинно-мембранного типа, с гофрированной мембраной и возвратной пружиной, через рычаг, установленный на шлицах вала, вращает плунжер в диапазоне 50°. Данный тип привода является базовым исполнением. В зависимости от требований проекта возможно исполнение с различными типами приводов.
Оборудование может применяться в широком диапазоне рабочих температур.
 | DN от 25 до 300 мм |
 | От минус 200 до 400 °С |
 | Равнопроцентная, линейная |
 | PN от 1,6 до 10 МПа |
 | Сv 5,6…1750 / Kv 4,8…1505 |
 | 100:1 |
Технические характеристики
Условный диаметр
DN от 25 до 300 мм
Условное давление
PN от 1,6 до 10 МПа
Температура среды
От минус 200 до 400 °С
Пропускная способность
Сv 5,6…1750 / Kv 4,8…1505
Характеристика
Равнопроцентная, линейная
Диапазон регулирования
100:1
Герметичность в затворе
IV, V, VI класс ГОСТ 9544
А класс ГОСТ 9544
Материал корпуса
Углеродистая сталь.
Хладостойкая сталь.
Нержавеющая сталь.
Коррозионно-стойкие сплавы.
Материал сальниковой набивки
Комбинация «Carbon/PTFE» или графит
Присоединение
Фланцевое, стяжное
Исполнительный механизм
Пневматический, пружинно-мембранный. Пневматический, поршневой. Электрический. Ручной.
Варианты исполнения
С уплотнительными кольцами
Для всех типоразмеров, от DN 25 до DN 300 полное устранение протечки в атмосферу обеспечивается применением дополнительных колец круглого сечения из эластомера, устанавливаемых помимо стандартной сальниковой набивки. Эта конструкция отвечает требованиям защиты окружающей среды разных стран. Во многих случаях это позволяет исключить необходимость использования дорогостоящих сильфонных уплотнений.
С паровой рубашкой обогрева
Для фланцевых клапанов предусмотрено исполнение с паровым обогревом.
Циркуляция пара в рубашке обогрева позволяет использовать клапаны серии 35002 для работы с кристаллизующимися и полимеризующимися средами.
Для кипящих сред
Эрозии корпуса и затвора удается избежать благодаря применению седла со стеллитовой наплавкой в форме сопла Вентури.
Для эрозионных сред
Твердосплавное покрытие и специальная конструкция затвора для работы со средами, содержащими твердые включения. Возможно изготовление затвора из циркониевой керамики.
Из специальных материалов
Корпуса из специальных сплавов Уранус В6, или Хастеллой С для высокоагрессивных сред, или из бронзы для работы на кислороде. Материалы в соответствии с требованиями NACE стандарта для сред, содержащих сероводород.
С герметичным уплотнением
Путем селективной сборки и дополнительной притирки плунжерной пары возможно изготовление исполнения клапана серии 35002 с металлическим уплотнением и герметичностью затвора по классу V, VI ANSI/FCI 70.2 или А по ГОСТ Р 54808.
Быстродейстующие
Очень короткое время срабатывания без какой-либо потери стабильности достигается при использовании специальных позиционеров или бустерных реле.
Для низкой температуры
Специальное исполнение для работы при температуре окружающей среды до 60 °С.
С электрическим исполнительным механизмом
Могут быть использованы электрические исполнительные механизмы различных фирм-изготовителей.
С ручным управлением
Клапан серии 35002 может поставляться с ручным редуктором, в котором все движущиеся части закрыты кожухом. Эта конструкция не требует больших усилий на маховике и снабжена защитным механизмом для предотвращения самопроизвольного вращения от вибрации.
Как отсечная арматура
лапан серии 35002 может быть использован в качестве надежного отсечного клапана, позволяющего герметично и быстро перекрыть трубопровод. В этом случае клапан комплектуется конечными выключателями, трехходовым электромагнитным клапаном или другими требуемыми принадлежностями. Стандартный привод обеспечивает время хода менее 12 секунд. Путём доработки затворной части возможно выполнение требований по герметичности в соответствии с классом A по ГОСТ Р 54808.
-
Плунжер
Плунжер, стандартно выполненный из стеллита (DN < 80) либо из нержавеющей стали со стеллитовой наплавкой, обтекаемая форма проточной части корпуса обеспечивают устойчивость к эрозии
-
Самоустановка
Упругость соединительных ножек плунжера обеспечивает его самоустановку в седле
-
Кожух
Подвижные части привода полностью защищены кожухом
-
Реверсирование
Возможность реверсирования на месте действия НО/НЗ путем перестановки деталей привода
-
Варианты монтажа
Восемь различных вариантов монтажа привода клапана относительно трубопровода обеспечивают удобный доступ и обслуживание
-
Заметный указатель
Броский и различимый издалека местный указатель положения
-
Дублирующие уплотнительные кольца
Стандартные дублирующие уплотнительные кольца на сальниковой втулке
-
Удлиненная шейка корпуса
Удлиненная шейка корпуса защищает сальниковый узел от воздействия температуры среды
-
Точность регулирования
Установка кулачка позиционера непосредственно на конце вала повышает точность регулирования
-
Простая перестановка кулачка
Возможность изменения на месте характеристики регулирования за счет простой перестановки кулачка позиционера
-
Высокоточное соединение
Плотное, высокоточное шлицевое соединение вала с плунжером и рычагом привода
